Fonctionnement du pressostat dans les générateurs à pellets

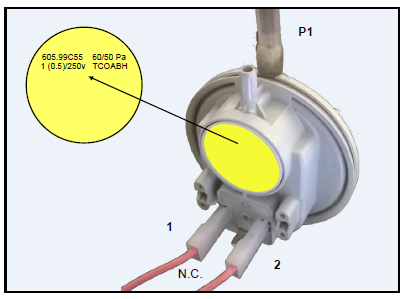

Le pressostat doit être connecté au tuyau en silicone via la connexion P1, c’est-à-dire celle externe.
Le raccordement électrique doit être effectué sur les contacts 1 et 2, comme indiqué dans le manuel technique, correspondant aux bornes disposées en parallèle (voir figure dans le manuel).

Le pressostat est principalement constitué de deux composants : une membrane et un microrupteur.
La membrane est logée à l’intérieur d’un boîtier dont les seules connexions vers l’extérieur sont les deux raccords pour le tuyau :

• P1 pour le fonctionnement en pression ;
• P2 pour le fonctionnement en dépression.

Les produits MORETTI DESIGN fonctionnent en mode pression.

Au centre de la membrane est placé un système mécanique qui, en fonction du mouvement de celle-ci, ouvre ou ferme le contact du microrupteur.
Ce dernier est équipé de trois bornes :

• un commun (COM),
• un contact normalement ouvert (N.O.),
• un contact normalement fermé (N.C.).

Puisque le système fonctionne en pression, le raccordement électrique doit être effectué sur le contact normalement fermé (N.C.).
Dans cette configuration, le contact s’ouvre uniquement lorsque la pression interne au pressostat atteint ou dépasse les 60 Pa.

Cette vérification devrait être effectuée dès la première mise en marche de l’appareil.

Il est recommandé d’avoir toujours le manuel technique à disposition pendant les phases d’installation et de maintenance. En alternative, le document peut être téléchargé depuis l’espace réservé du site officiel MORETTI DESIGN.
