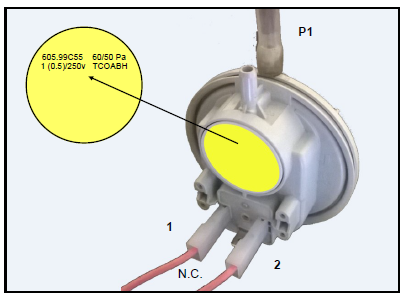

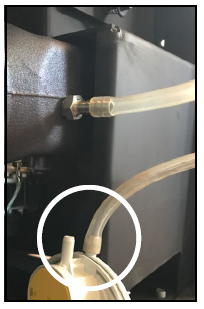

Le pressostat doit être connecté au tuyau en silicone via la connexion P1, c’est-à-dire celle externe (comme sur la figure).
La connexion électrique doit être réalisée sur les contacts 1 et 2, également indiqués dans le manuel technique, correspondant aux bornes disposées en parallèle.
Les contacts 1 et 2 du pressostat doivent être connectés à la centrale.
Il est recommandé d’avoir toujours avec soi le manuel technique lors des opérations d’installation ou de maintenance ; sinon, le document est disponible en téléchargement dans la zone réservée du site.
Nous rappelons que les produits de MORETTI DESIGN fonctionnent sous pression.
N.B.
CENTRALE PSYSS04000003 (NG21)
POS. H2
PIN 14 - PIN 15
CENTRALE PSYSL01000263 (MB250)
POS. H2
PIN 13 - PIN 14
