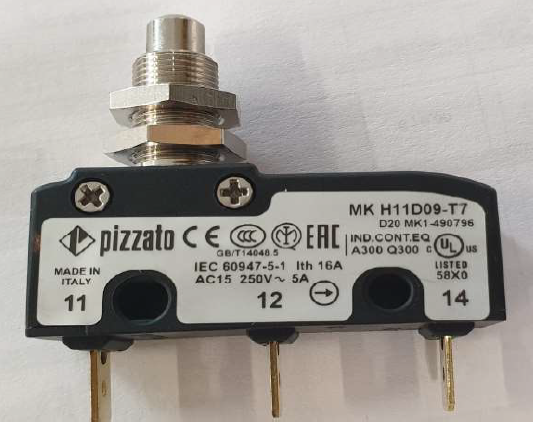

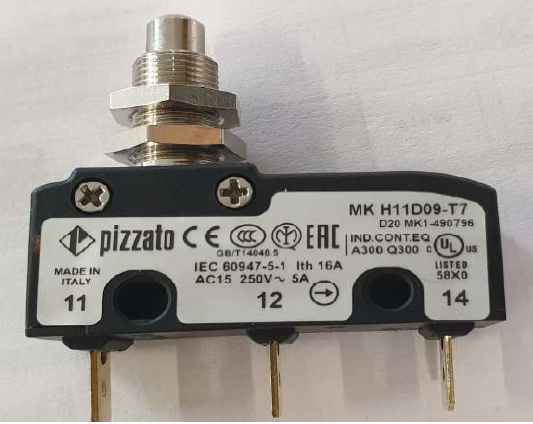

Les poêles Aqua sont équipés de deux micro-interrupteurs : l’un dédié au nettoyage du cendrier et l’autre à la porte avant.

Centralines NG21 :

Micro-interrupteur nettoyage cendrier

• Connexion aux Faston du micro : 11 et 12
• Connexion à la centrale : broche 48 et 49
• Contact : normalement ouvert

Micro-interrupteur porte avant

• Connexion aux Faston du micro : 11 et 14
• Connexion à la centrale : broche 35 et 36
• Contact : normalement fermé

Attention – pour les centrales MB250 :

Micro-interrupteur nettoyage cendrier

• Connexion aux Faston du micro : 11 et 14
• Connexion à la centrale : broche 47 et 50
• Contact : normalement fermé

Micro-interrupteur porte avant

• Connexion aux Faston du micro : 11 et 12
• Connexion à la centrale : broche 34 et 35
• Contact : normalement ouvert
