CONFIGURATION HYDRAULIQUE 0 (zéro) - kit sanitaire

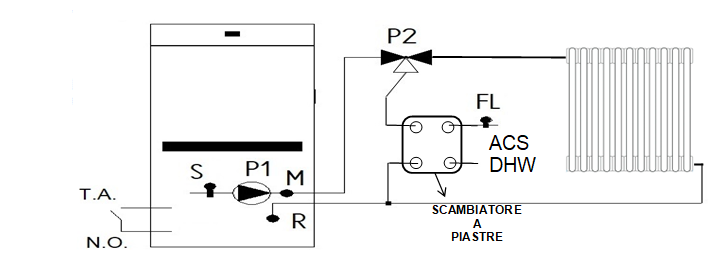

Dans la Configuration Hydraulique 0 (zéro), le poêle ou chaudière Aqua Moretti Design est connecté avec le kit sanitaire Moretti Design.

Détecteur de débit (FL)

Paramètre P84 = 5

59 GND : câble jaune
58 IN13 : câble bleu
43 +V : câble rouge

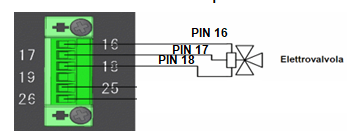

Électrovanne (P2)

17 : vers l’installation

18 : vers l’échangeur

NOTE :  LA VANNE DIVERSEUSE EN POSITION OFF EST COMMUTÉE VERS L’INSTALLATION.

Connexions des connecteurs arrière

 Certaines versions des poêles AQUA disposent de connecteurs à l’arrière.

Paramètre P74 = 5 ce paramètre sert à activer le détecteur de débit (FL) connecté à la sortie S2

INSTALLATION DU THERMOSTAT D’AMBIANCE (T/A – contact sec)

Il est possible d’installer un thermostat d’ambiance (T/A – contact sec) en effectuant les réglages paramétriques suivants.

Connecter les fils du thermostat à l’arrière de la machine, au niveau de la borne identifiée par le symbole « T ».

MENU SYSTÈME – PARAMÈTRES

Paramètre P99

• P99 = 1 (réglage d’usine)
• P99 = 0 → Inverse le contact de N.O. (Normalement Ouvert) à N.F. (Normalement Fermé)

Paramètre A01

Définit le mode de réponse de la machine à la demande du thermostat :

• A01 = 1 (réglage d’usine) → de Normal à Modulation
• A01 = 0 → de Normal à Arrêt (ON/OFF)
• A01 = 2 → de Normal à Veille
• A01 = 4 → de Normal à Veille avec blocage de la pompe (P1)

MENU SYSTÈME – TEMPS

Paramètre T45

• T45 = 0 → Régler cette valeur pour activer la fonction du Thermostat d’Ambiance (T/A)

NOTE IMPORTANTE

En cas d’installation d’un thermostat d’ambiance câblé, il est nécessaire de désactiver le thermostat radio de la télécommande.

Procédure :
Menu Utilisateur → Paramètres → Thermostat Radio → régler sur OFF.



Exemple :

Thermostat antigel Th18 = 5 °C,

Thermostat d’activation de la pompe Th19 = 53 °C,

Thermostat sanitaire_1 Th20 = 50 °C,

Thermostat sanitaire_2 Th21 = 72 °C

Logique

Chauffage

La pompe s’active au-dessus du Thermostat Th20 (50 °C) ; pour éviter le gel de l’eau, elle s’active si la température de l’eau descend sous le thermostat Th18 (5 °C). Si la température de l’eau dépasse la valeur du thermostat Th21 (72 °C) pour des raisons de sécurité, la Pompe est toujours active.

Recirculation

Lorsqu’il y a une demande d’eau sanitaire et que la température de l’eau dans la chaudière dépasse la valeur du thermostat Th19 (53 °C) ou que la température de l’eau dans la chaudière dépasse la valeur du thermostat Th20 (50 °C) la Vanne est active. Si la température de l’eau dépasse la valeur du thermostat Th21 (72 °C) la vanne commute vers l’installation.
