CONFIGURATION HYDRAULIQUE 0 (zéro)

CONFIGURATION HYDRAULIQUE 0 (zéro)

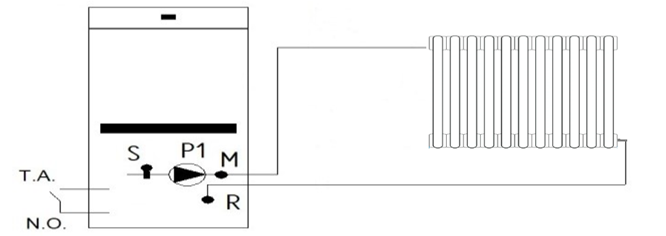

Dans la Configuration Hydraulique 0 (zéro), le poêle ou chaudière Aqua Moretti Design est connecté directement à l’installation existante des terminaux de chauffage (radiateurs, ventilo-convecteurs, etc.), sans insertion de dispositifs supplémentaires de gestion hydraulique.

Dans cette configuration :

La machine, une fois la température de l’eau réglée atteinte, peut passer en veille selon la température détectée par le générateur.

Si le thermostat radio est activé depuis la télécommande

(Menu Utilisateur → Paramètres → Thermostat Radio → régler sur ON), la machine ne passe pas en veille sur demande ambiante, mais passe exclusivement en modulation de puissance.

Pour obtenir des modes de fonctionnement différents (arrêt ON/OFF, veille contrôlée, blocage de la pompe, etc.), il est nécessaire d’installer un thermostat d’ambiance câblé (contact sec) et de configurer les paramètres machine correspondants comme décrit dans les sections suivantes.

INSTALLATION DU THERMOSTAT D’AMBIANCE (T/A – contact sec)

Il est possible d’installer un thermostat d’ambiance (T/A – contact sec) en effectuant les réglages paramétriques suivants.

Connecter les fils du thermostat à l’arrière de la machine, au niveau de la borne identifiée par le symbole « T ».

MENU SYSTÈME – PARAMÈTRES

Paramètre P99

• P99 = 1 (réglage usine)
• P99 = 0 → Inverse le contact de N.O. (Normalement Ouvert) à N.F. (Normalement Fermé)

Paramètre A01

Définit le mode de réponse de la machine à la demande du thermostat :

• A01 = 1 (réglage usine) → de Normal à Modulation
• A01 = 0 → de Normal à Arrêt (ON/OFF)
• A01 = 2 → de Normal à Veille
• A01 = 4 → de Normal à Veille avec blocage pompe (P1)

MENU SYSTÈME – TEMPS

Paramètre T45

• T45 = 0 → Régler cette valeur pour activer la fonction du Thermostat d’Ambiance (T/A)

NOTE IMPORTANTE

En cas d’installation d’un thermostat d’ambiance câblé, il est nécessaire de désactiver le thermostat radio de la télécommande.

Procédure :
Menu Utilisateur → Paramètres → Thermostat Radio → régler sur OFF.

Exemple :

Thermostat antigel Th18 = 5 °C,

Thermostat d’activation pompe Th19 = 53 °C,

Thermostat sanitaire_1 Th20 = 50 °C,

Thermostat sanitaire_2 Th21 = 72 °C

Logique d’activation de la Pompe (P1)

• La Pompe (P1) s’active lorsque la température de l’eau dépasse la valeur du thermostat Th20 (50 °C).
• Pour la fonction antigel, la Pompe (P1) s’active automatiquement lorsque la température de l’eau descend en dessous de la valeur du thermostat Th18 (5 °C), afin de prévenir le gel du circuit.
• Pour des raisons de sécurité, si la température de l’eau dépasse la valeur du thermostat Th21 (72 °C), la Pompe (P1) reste toujours activée, indépendamment de l’état de fonctionnement de la machine.
