CONFIGURATION HYDRAULIQUE 2 (deux)

Description :

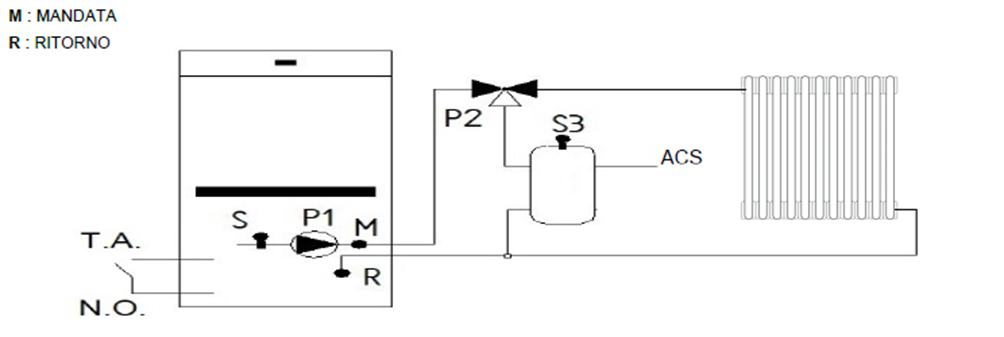

La configuration hydraulique numéro 2 est composée du poêle Aqua connecté à un ballon via une vanne trois voies, ainsi que des terminaux de chauffage.

Pour activer cette configuration, il est nécessaire de modifier certains paramètres sur la centrale et de connecter correctement les sondes et la vanne trois voies.

Paramètres de la centrale

Notes opérationnelles :
P26= 2 Sélectionne la configuration hydraulique 2
P83= 31 Active la sonde ECS “S3” pour poêles/chaudières
Ih79= 2 °C Hystérésis thermostat Sonde ECS (l’hystérésis qui doit être soustrait au thermostat ECS afin de demander la remise en marche de la chaudière si elle est en veille)

Connexions des sondes ECS (S3)

Poêles avec connecteurs arrière :

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonde S3 est connectée à la centrale à la sortie IN12 (Sonde : NTC-10K ; Article Moretti : MFSONDC)

Poêles sans connecteurs arrière :

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Connecter directement à la centrale aux PIN 56 – PIN 57 (sortie IN12) (Sonde : NTC-10K ; Article Moretti : MFSONDC)

Connexion de la vanne trois voies (Électrovanne P2)

Pin centrale                                   Connexion                          Tension

16 (N) – 17 (Foff)                              Vers l’installation                          230 V – 50 Hz

16 (N) – 18 (Fon)                              Vers kit ECS                           230 V – 50 Hz

Configuration du Thermostat d’Ambiance (T.A.)

Paramètres principaux :

Notes opérationnelles :

• Le paramètre P99 définit la logique du contact du thermostat (N.O. ou N.C.).

P99 = 1 (par défaut)  Thermostat d’Ambiance en mode standard (N.O., normalement ouvert)

P99= 0  Inverse le contact du T.A. de N.O. à N.C. (normalement fermé)

• Le paramètre A01 définit le comportement de la centrale par rapport au T.A., avec possibilité de modulation, veille ou blocage de la pompe.

A01=0 Non recommandé : On/Off

A01=1 (par défaut) État de fonctionnement : Normal → Modulation

A01=2  État de fonctionnement : Normal → Veille

A01=3 Non recommandé : Blocage Pompe

A01=4  État de fonctionnement : Normal → Veille + Blocage Pompe

Attention : utiliser uniquement les réglages recommandés ; les valeurs A01 = 0 ou 3 peuvent provoquer des dysfonctionnements ou des blocages de la pompe.

• Le paramètre T45 doit être réglé à 1 pour activer correctement la fonction du T.A.

T45= 1 Active la fonction du Thermostat d’Ambiance

Exemple :

Paramètres des Thermostats

Logique de Fonctionnement

Chauffage

1. Activation pompe P1
   La pompe P1 s’active lorsque toutes les conditions suivantes sont remplies :
   • Température chaudière T_chaudière​ ≥ Th20 (50 °C)
   • Température ballon T_ballon​ ≤ Th79 (55 °C)
   • Différence entre sonde chaudière (S) et sonde ECS (S3) [T_chaudière − T_ECS​] ≥ Th57 (8 °C)
2. Condition additionnelle
   La pompe P1 s’active également si :
   • T_chaudière​ ≥ Th19 (53 °C)
3. Protection antigel
   • La pompe P1 s’active si T_chaudière​ ≤ Th18 (5 °C)
4. Sécurité surchauffe
   • La pompe P1 reste activée si T_chaudière​ ≥ Th21 (72 °C)

Sanitaire

1. Commutation vanne trois voies (P2) vers ballon sanitaire
   La vanne trois voies commute vers le ballon lorsque :
   • T_ballon​ ≤ Th79 (55 °C)
   • T_chaudière​ ≥ Th20 (50 °C)
2. Sécurité surchauffe chaudière
   • La vanne trois voies commute vers l’installation si T_chaudière​ ≥ Th21 (72 °C)
