Description de la configuration
La Configuration Hydraulique 4 prévoit la connexion du poêle/chaudière Aqua à un système de stockage thermique d'eau technique (ballon tampon) équipé d'une sonde de température S1.
L'activation de la configuration nécessite :
- le réglage correct des paramètres sur la carte électronique ;
- la connexion électrique de la sonde NTC-10K à l'entrée dédiée (IN10).

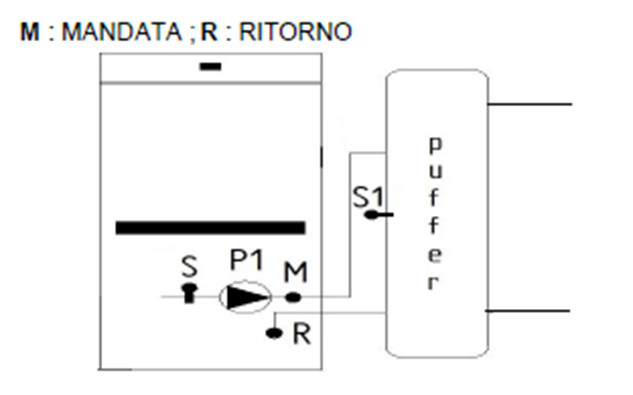

SCHÉMA 1 – Système de stockage thermique (ballon tampon) avec une seule sonde de température (S1)
La régulation du système s'effectue par lecture directe de la température du ballon tampon via une sonde NTC 10K connectée à la carte électronique.
Paramètres de la carte électronique
| Paramètre | Valeur | Fonction |
|---|---|---|
| P26 | 4 | Sélectionne la configuration hydraulique 4 |
| P73 | 9 | Active la sonde de température ballon tampon S1 pour poêles/chaudières |
| Ih58 | 2°C par défaut | Hystérésis thermostat ballon tampon (Valeur soustraite au point de consigne du ballon tampon pour déterminer le seuil de rallumage du générateur en mode veille) |
| D23 | 4°C par défaut | Delta à ajouter au point de consigne chaudière pour le passage de la modulation à la veille à la fin du temps T43 (10 s par défaut) |
| Th81 | 5°C par défaut | Différentiel Sonde Chaudière-Sonde Ballon tampon |
Un différentiel de température est prévu (par défaut 5 °C), pour la carte PSYSL01000263 (MB250) le paramètre à contrôler comme Différentiel Sonde Chaudière-Sonde Ballon tampon est le T37=5°C
Notes opérationnelles :
P26=4 Sélectionne la configuration hydraulique 4
P73=9 Active la sonde de température ballon tampon S1 pour poêles/chaudières
Ih58= 2 °C par défaut - Hystérésis thermostat ballon tampon (Valeur soustraite au point de consigne ballon tampon pour déterminer le seuil de rallumage du générateur en mode veille).
D23= 4 °C par défaut - Delta à ajouter au point de consigne chaudière pour le passage de la modulation à la veille à la fin du temps T43 (10 s par défaut)
Th81= 5 °C par défaut - Différentiel Sonde Chaudière-Sonde Ballon tampon
Note technique
Il est recommandé de régler le point de consigne de la chaudière/poêle à une température supérieure à celle du ballon tampon, afin d'assurer un transfert énergétique correct.
Vérification de la configuration de la sonde Ballon tampon
Accéder au menu Informations → T. Ballon tampon et vérifier la valeur affichée.
- T. Ballon tampon = 0 °C : l'entrée de la sonde Ballon tampon n'est pas activée. Vérifier que la configuration hydraulique est réglée sur P26 = 4 (configuration avec ballon tampon).
- T. Ballon tampon = - 10 °C : l'entrée de la sonde Ballon tampon est activée (P73 = 9), mais aucune sonde n'est détectée. Vérifier qu'une sonde NTC 10k est installée, correctement connectée à l'entrée S1, et que la configuration hydraulique est réglée sur P26 = 4.
Connexion de la sonde de température ballon tampon (S1)
Poêles avec connecteurs arrière :
- TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
- La sonde S1 est connectée à la carte sur la sortie IN10 (Sonde : NTC-10K ; Référence Moretti : MFSONDC)
Poêles sans connecteurs arrière :
- ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
- Connecter directement à la carte les câbles de la sonde S1 aux PIN 52 – PIN 53 GND (sortie IN10) (Sonde : NTC-10K ; Référence Moretti : MFSONDC)
Vérification de la connexion de la sonde de température Ballon tampon
Pour vérifier la connexion correcte et la lecture de la sonde de température Ballon tampon, procéder comme suit :
- Accéder à la télécommande.
- Entrer dans le Menu Utilisateur.
- Sélectionner l'option « Informations ».
Dans cet écran, la température relevée par la sonde S1 s'affiche une fois activée (P73=9).
Pour modifier le point de consigne du ballon tampon, procéder comme suit :
- Accéder à la télécommande.
- Entrer dans le Menu Utilisateur.
- Sélectionner l'option « Thermostats ».
- Sélectionner l'option « Ballon tampon ».
Dans cette section, il est possible de régler le point de consigne de température du ballon tampon.
Vérification technique :
- Si la température est affichée correctement et cohérente avec la température réelle du ballon tampon, la connexion est correcte.
- En cas d'absence de valeur, de valeur fixe ou incohérente, vérifier :
- le câblage correct sur la carte électronique ;
- l'intégrité de la sonde (NTC 10K) ;
- l'activation correcte des paramètres dans la carte (P26 et P73).
Logiques de fonctionnement :
Exemple_1 :
· MODE VEILLE à l'atteinte du point de consigne ballon tampon
La chaudière/poêle passe en mode veille lorsque le ballon tampon atteint la température réglée.
· Arrêt du circulateur (pompe P1)
Le circulateur (pompe P1) est désactivé uniquement lorsque la différence entre la température de la chaudière et celle du ballon tampon descend en dessous de la valeur définie par le paramètre Th81 (par défaut : 5 °C).
Exemple de fonctionnement :
Différence de température :
Température chaudière (lecture sonde) − Température ballon tampon (lecture sonde) = ΔT
Température chaudière (lecture sonde) = 70 °C
Température ballon tampon (lecture sonde) = 63 °C
ΔT= 7 °C → Le circulateur P1 fonctionne
À l'atteinte de ΔT= 5 °C (égal à Th81) la circulation d'eau s'arrête.
· ATTENTION : La chaudière passe en mode veille à l'atteinte de la température réglée (point de consigne chaudière) augmentée du différentiel D23 (par défaut : +4 °C).
Un réglage trop bas de la température chaudière peut empêcher le ballon tampon d'atteindre son propre point de consigne. Cela peut entraîner des cycles continus d'allumage et d'extinction, avec un fonctionnement non optimal du produit.
