CONFIGURATION HYDRAULIQUE 6 (six)

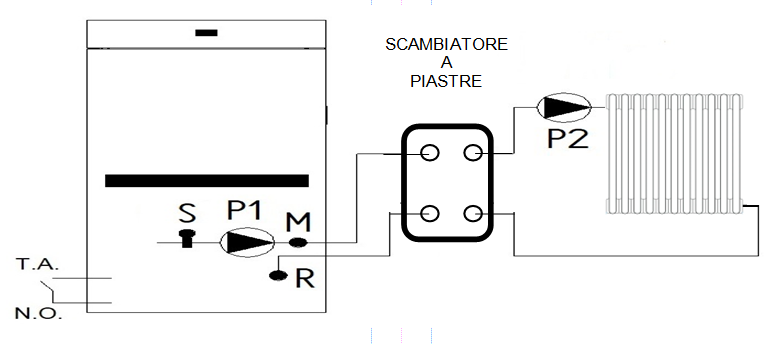

La Configuration Hydraulique 6 représente une solution d'installation avancée pour l’intégration d’un poêle ou chaudière Aqua Moretti Design avec des systèmes complexes ou existants. Dans cette configuration, le générateur thermique est raccordé à un échangeur à plaques, qui joue le rôle de séparateur hydraulique entre le circuit primaire et secondaire.

Fonctionnement

Le système se compose de deux circuits distincts :

• Circuit primaire : relié au poêle ou chaudière Aqua Moretti Design
• Circuit secondaire : relié à l’installation de distribution (radiateurs, panneaux rayonnants, etc.)

L’échangeur à plaques permet le transfert d’énergie thermique entre les deux circuits sans contact direct entre les fluides.

Notes opérationnelles :

MENU SYSTÈME - PARAMÈTRES - Paramètre P26 = 6

• Brancher la pompe P2 sur les broches 16 (N) - 18 (F_on)
• Paramètre Th19 = 53 °C (réglage usine) Thermostat d’activation pompe P2 (230V - 50 Hz)

Configuration du Thermostat d’Ambiance (T.A.)

MENU SYSTÈME - PARAMÈTRES

• Paramètre P99 = 1 (réglage usine)
• Paramètre P99 = 0 pour inverser le contact de N.O. (normalement Ouvert) en N.F. (normalement Fermé)

MENU SYSTÈME - PARAMÈTRES

• Paramètre A01 = 0 l’état de fonctionnement passe de Normal à Arrêt et d’Arrêt à Allumage
• Paramètre A01 = 1 (réglage usine) l’état de fonctionnement passe de Normal à Modulation
• Paramètre A01 = 2 l’état de fonctionnement passe de Normal à Veille (on/off)
• Paramètre A01 = 3 blocage pompe
• Paramètre A01 = 4 l’état de fonctionnement passe de Normal à Veille et Blocage Pompe


MENU SYSTÈME - TEMPS

• Paramètre T45 = 0 Régler la valeur suivante pour activer la fonction du T.A.

* LORSQU’UN THERMOSTAT EXTERNE EST ACTIVÉ, PENSEZ À DÉSACTIVER LA FONCTION THERMOSTAT DE LA TÉLÉCOMMANDE.
MENU UTILISATEUR - PARAMÈTRES - THERMOSTAT RADIO —> régler sur OFF
