CONFIGURATION HYDRAULIQUE 4 (quatre) - SCHÉMA 2

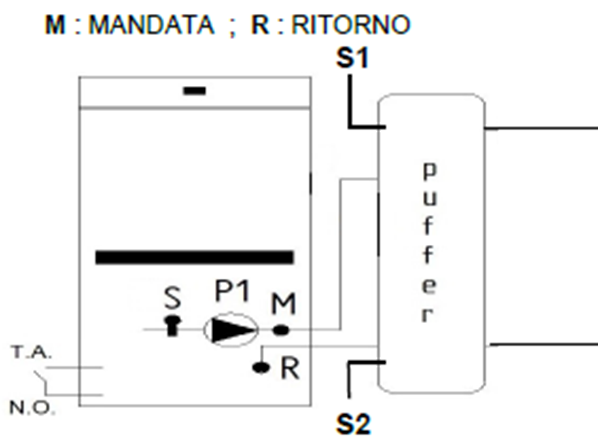

SCHÉMA 2 – Système de stockage thermique (puffer) avec double sonde de température (S1 -S2)

Description de la configuration

Le Schéma 2 de la Configuration Hydraulique 4 prévoit l’utilisation d’un puffer équipé de :

• Sonde supérieure (S1) – contrôle de la température de la partie haute du stockage
• Sonde inférieure (S2) – contrôle de la température de la partie basse du stockage

Paramètres de la centrale

Notes opérationnelles :
P26=4    Sélectionne la configuration hydraulique 4

P73=9   Active la sonde de température puffer HAUT S1 (entrée IN10)

P74=23  Active la sonde de température puffer BAS S2 (entrée IN11)

Ih58= 2 °C  par défaut  Hystérésis thermostat puffer (Valeur soustraite au point de consigne puffer pour déterminer le seuil de réallumage du générateur en condition de veille)

Th85=60°C par défaut  Point de consigne thermostat puffer bas (S2)

D23=4°C  par défaut  Delta supplémentaire au point de consigne chaudière pour passage de la modulation à la veille à la fin du temps T43 (10 s par défaut)

• Sonde Puffer HAUT (S1)

Paramètre P73 = 9 – Activation de la sonde puffer "S1"

Ce paramètre active la sonde puffer S1, connectée à l’entrée IN10.  (Type de sonde : NTC-10K ; Code article Moretti : MFSONDC)

THERMOSTAT PUFFER HAUT (S1) permet l’allumage ou le passage en mode veille (voir notes importantes) du poêle/chaudière, en fonction de la température détectée.

Paramètre Ih58 = 2 (valeur par défaut)

Représente l’hystérésis du thermostat puffer (S1).

Cette valeur est soustraite au point de consigne de température réglé, définissant le seuil pour le réallumage automatique du poêle/chaudière en cas de mode veille.

• Sonde Puffer BAS (S2)

Paramètre P74 = 23 – Activation de la sonde puffer "S2"

Ce paramètre active la sonde puffer S2, connectée à l’entrée IN11.

THERMOSTAT PUFFER BAS (S2)

Paramètre Th85 = 60°C (valeur par défaut modifiable) En dessous de ce seuil, et en tenant compte de la valeur d’hystérésis réglée avec le paramètre Ih85, le poêle/chaudière active le circulateur P1 pour assurer le recirculation du fluide caloporteur. Cela garantit la circulation forcée du fluide caloporteur à l’intérieur de l’installation, évitant la stagnation thermique.

Notes importantes

Pour permettre le passage du poêle/chaudière en mode veille, les points de consigne de température réglés pour les deux sondes puffer (S1 et S2) doivent être atteints simultanément.

Branchement des sondes de température puffer (S1-S2)

Poêles avec connecteurs arrière :

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonde S1 est connectée à la centrale à la sortie IN10 (Sonde : NTC-10K ; Article Moretti : MFSONDC)
• La sonde S2 est connectée à la centrale à la sortie IN11 (Sonde : NTC-10K ; Article Moretti : MFSONDC)

Poêles sans connecteurs arrière :

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Brancher directement à la centrale les câbles de la sonde S1 aux PIN 52 – PIN 53 GND  (sortie IN10) (Sonde : NTC-10K ; Article Moretti : MFSONDC)
• Brancher directement à la centrale les câbles de la sonde S2 aux PIN 54 – PIN 55 GND  (sortie IN11) (Sonde : NTC-10K ; Article Moretti : MFSONDC)

Vérification du branchement de la sonde de température Puffer

Pour vérifier le bon branchement de la sonde de température Puffer, procédez comme suit :

1. Accéder à la télécommande.
2. Entrer dans le Menu Utilisateur.
3. Sélectionner l’option “Informations”.

Dans cet écran est affichée la température détectée par la sonde S1 “T. Puffer” et la température détectée par la sonde S2 “T. Puffer Bas”

Pour modifier la température du puffer, procédez comme suit :

1. Accéder à la télécommande.
2. Entrer dans le Menu Utilisateur.
3. Sélectionner l’option “Thermostats”.
4. Sélectionner l’option “Puffer”.

Dans cette section, il est possible de modifier le point de consigne du puffer (S1).

Logiques  de fonctionnement :

Thermostat Puffer Haut – S1

La sonde S1 gère :

• l’allumage du générateur ;
• le passage en mode veille.

 Paramètre Ih58 = 2 °C (par défaut) Représente l’hystérésis du thermostat puffer haut.

Le seuil de réallumage est déterminé comme :

Point de consigne puffer – Ih58

Si la température descend en dessous de cette valeur et que le générateur est en veille, il est réactivé automatiquement.

Thermostat Puffer Bas – S2

Paramètre Th85 = 60 °C (par défaut, modifiable)
Gère la protection de la partie inférieure du stockage.

En tenant compte de l’hystérésis (Ih85 = 2 °C par défaut) :

• Si la température S2 descend sous le seuil d’intervention,
• La centrale active le circulateur P1,

assurant la circulation du fluide caloporteur à l’intérieur du puffer.

Cette logique prévient :

• une stratification thermique excessive ;
• la permanence prolongée du fluide caloporteur à basse température dans la partie inférieure à l’intérieur du puffer, évitant la stagnation thermique.

Condition pour passage en veille

Pour que le poêle/chaudière puisse passer en mode veille, il faut que les deux conditions suivantes soient simultanément satisfaites :

• atteinte du point de consigne réglé sur la sonde S1 (puffer haut) ;
• atteinte des conditions prévues sur la sonde S2 (puffer bas).

La logique combinée évite des arrêts prématurés du générateur en présence d’un stockage non complètement chargé.
