CONFIGURATION HYDRAULIQUE 4 (quatre) SCHÉMA 3

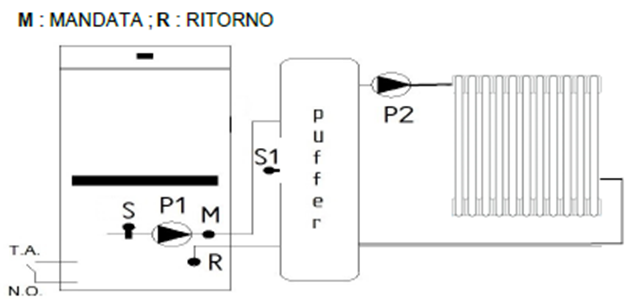

SCHÉMA 3 – Système de stockage thermique (puffer) avec sonde unique (S1) et circulateur secondaire de l'installation (P2)

Le Schéma 3 de la Configuration Hydraulique 4 prévoit :

• puffer avec sonde de température S1 positionnée en zone centrale ;
• circulateur secondaire P2 dédié au circuit d'installation (utilisateurs) ;
• circulateur primaire P1 intégré dans le générateur.

La gestion du système se fait via le contrôle de la température du stockage (S1) et l'activation séparée du circulateur d'installation P2.

Paramètres de la centrale

Notes opérationnelles :

P26=4   Sélectionne la configuration hydraulique 4

P73= 9  Activation sonde puffer S1 (entrée IN10)

Ih58= 2 °C  Hystérésis thermostat puffer (Valeur soustraite au point de consigne puffer pour déterminer le seuil de réallumage du générateur en condition de veille)

Th59=53 °C  Seuil d'activation du circulateur secondaire P2 (sortie A2 – 230 V ~ 50 Hz)

D23= 4°C par défaut  Delta additionnel au point de consigne chaudière pour le passage de la modulation à la veille à la fin du temps T43 (10 s par défaut)
Il est conseillé de régler la température de la chaudière/poêle légèrement plus haute que la température du puffer

Note de réglage

Il est recommandé de régler le point de consigne de la poêle/chaudière à une température supérieure à celle du puffer, afin d'assurer un gradient thermique adéquat pour le chargement du stockage.

Connexion de la sonde de température puffer (S1)

Poêles avec connecteurs arrière :

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• La sonde S1 est connectée à la centrale à la sortie IN10 (Sonde : NTC-10K ; Article Moretti : MFSONDC)

Poêles sans connecteurs arrière :

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Connecter directement à la centrale les câbles de la sonde S1 aux PIN 52 – PIN 53 GND (sortie IN10) (Sonde : NTC-10K ; Article Moretti : MFSONDC)

Connexion du circulateur d'installation (P2)

Poêles avec connecteurs arrière :

• TECNIKA TURBO GLASS, TECNIKA FOR HOME, TURBO TOP, TURBO GLASS, PRESTIGE, EXCLUSIVE, TECNIKA EXCLUSIVE
• Le circulateur P2 est connecté à la centrale à la sortie A2 (Article Moretti : MFR157AE)

Poêles sans connecteurs arrière :

• ALADINO, ELEGANCE, CLESSIDRA, ERGONOMIC, COMPACT, VISION, SLOT VISION, DOLBY
• Connecter directement à la centrale les câbles du circulateur P2 aux PIN 16 (N) – PIN 18 (FON) (sortie A2) (Article Moretti : MFR157AE)

Vérification de la connexion de la sonde de température Puffer

Pour vérifier la bonne connexion de la sonde de température Puffer, procéder comme suit :

1. Accéder à la télécommande.
2. Entrer dans le Menu Utilisateur.
3. Sélectionner l'option « Informations ».

Avec le paramètre P73 = 9, la température détectée par la sonde S1 est affichée.

Pour modifier la température du puffer, procéder comme suit :

1. Accéder à la télécommande.
2. Entrer dans le Menu Utilisateur.
3. Sélectionner l'option « Thermostats ».
4. Sélectionner l'option « Puffer ».

Dans cette section, il est possible de régler le point de consigne de température du puffer.

Logiques de fonctionnement

Gestion du chargement du puffer (P1)

La sonde S1 contrôle :

• l'allumage du générateur ;
• la modulation de puissance ;
• le passage en mode veille.

Le seuil de réallumage est déterminé par :

Point de consigne puffer – Ih58

Si la température descend en dessous de cette valeur, le générateur se réactive.

Activation du circulateur d'installation (P2)

Le paramètre Th59 (53 °C par défaut) définit le seuil minimal de température de la poêle/chaudière pour l'activation du circulateur secondaire P2.

Condition d'activation

Lorsque la température détectée par la sonde S1 est :   ≥ Th59

la centrale active la sortie A2, alimentant le circulateur P2 et permettant la distribution de chaleur vers l'installation.

Condition de désactivation

Lorsque la température descend en dessous du seuil réglé (en tenant compte de l'éventuelle hystérésis interne), le circulateur P2 est désactivé pour éviter l'envoi d'un fluide caloporteur à température insuffisante vers l'installation.

Logique fonctionnelle globale

• P1 → gestion du chargement du stockage
• P2 → gestion de la distribution de l'installation
• S1 → contrôle unique de la température du puffer

Cette configuration permet :

• séparation hydraulique entre le circuit générateur et le circuit utilisateurs ;
• meilleure stabilité thermique de l'installation ;
• prévention d'un départ à basse température vers les terminaux.

CONFIGURATION DU THERMOSTAT D'AMBIANCE (T.A.)

La gestion du Thermostat d'Ambiance (T.A.) dépend du réglage correct des paramètres dans la centrale.
Une configuration non conforme peut interférer avec la logique de contrôle du puffer et compromettre le bon fonctionnement de l'installation.

Le contrôle de l'allumage et de l'extinction de la chaudière est géré par la sonde puffer.

Paramètres de configuration

Description fonctionnelle des paramètres

• Paramètre P99 – Logique de contact

  En réglant dans PARAMÈTRES : P99 = 1 (par défaut) → entrée configurée pour thermostat avec contact normalement ouvert (N.O.)

  En réglant dans PARAMÈTRES : P99 = 0 → entrée configurée pour thermostat avec contact normalement fermé (N.C.)

La sélection doit être cohérente avec le type de dispositif installé.

•  Paramètre A01 – Interaction avec la pompe

En réglant dans PARAMÈTRES : A01 = 3

le Thermostat d'Ambiance agit sur le blocage de la pompe, interrompant la distribution du fluide caloporteur vers l'installation lorsque la température ambiante réglée est atteinte.


•  Paramètre T45 – Activation de la gestion T.A. sans délai temporel

En réglant dans TEMPS : T45 = 0

Avertissement technique

Ne pas configurer le paramètre A01 sur les valeurs 0, 1, 2 ou 4 en présence d'une gestion active du puffer.

Dans ces configurations :

• l'allumage et l'extinction de la chaudière/poêle sont gérés exclusivement par la sonde puffer ;
• le T.A. ne doit pas intervenir directement sur la logique d'allumage du générateur.

Un réglage incorrect peut générer :

• des conflits de régulation ;
• des cycles d'allumage/extinction incorrects ;
• une instabilité thermique de l'installation.

Paramètre T45 – Temporisation de l'entrée T.A.

Régler : T45 = 0

pour activer la fonction du Thermostat d'Ambiance sans délais temporels supplémentaires.

Toute valeur différente introduit des temporisations pouvant altérer la réponse dynamique du système.

• Logique de fonctionnement correcte (avec puffer)

En présence d'un stockage thermique :

• La sonde puffer gère l'allumage et la modulation du générateur.
• Le Thermostat d'Ambiance gère exclusivement l'activation/désactivation de la pompe d'installation P2.
• Le générateur ne doit pas être commandé directement par le T.A.

Cette configuration garantit :

• une gestion énergétique correcte du stockage ;
• la stabilité de la stratification dans le puffer ;
• la réduction des cycles de démarrage du générateur.
